针形截止阀

1、适用范围
　　该产品适用于公称压力为6.4MPa、16MPa.工作温度不大于2500的水、蒸气、油品、醋酸、硝酸类等的腐蚀性介质的管路中，作用于流量调节及流量的切断．广泛使用在石油化工，电力，冶金等部门．
2、型号及主要性能
型号 公称压力PN／MPa　 试验压力Ps/MPa 工作压力P/MPa 适用介质 工作温度/℃
壳体 密封 P10 P20 P25  ≤250
J13H-160Ⅲ 16 24 17.6 16 16 14.7

水，油品类

硝酸类

 ≤200
J13Y/W-64ⅢＰ 16 24 17.6 16 16 -
J13Y/W-160ⅢＰ 6.4 9.6 7.04 6.4 6.4 -
J13W-160Ｐ 16 24 17.6 16 - - 硝酸类  ≤100
J13W-160R 16 24 17.6 16 - - 醋酸类  ≤100

3.主要零件材料
主要零件材料见表
零件名称 阀体　 阀座，阀瓣 阀盖，压盖螺母 阀杆
填料
J13H-160Ⅲ 25 1Cr18Ni9Ti 25 1Cr18Ni9Ti
油浸石墨石棉绳，聚四氟乙烯
J13Y/W-64ⅢＰ 1Cr18Ni9Ti 1Cr18Ni9Ti
J13Y/W-160ⅢＰ
J13W-160Ｐ
J13W-160R 1Cr18Ni12Mo2Ti或OOCr17Ni14MO2(316L)

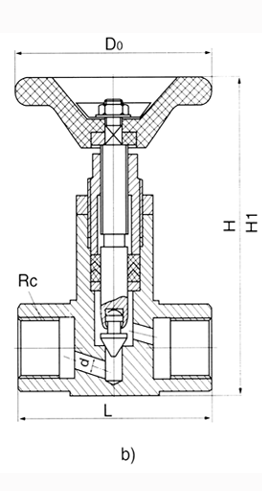

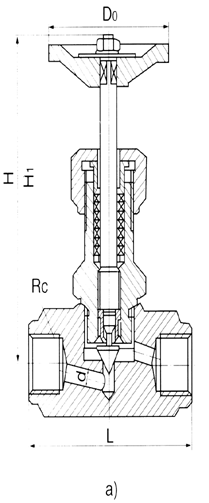

4.主要外形尺寸结构
外形尺寸表
公称通径DN／mm 管螺纹（in）Rc 外形尺寸/mm
d L Do H H1
6 1/4 4 60 65 82 86
10 3/8 5 60 65 82 86
15 1/2 6 68 65 82 90
20 3/4 8 80 80 94 100
25 1 8 80 80 94 100
